Unigraphics. Справочник по проектированию деталей из листового металла. Версия 18.0




Inner Mold Line (Внутреняя линия сгиба)

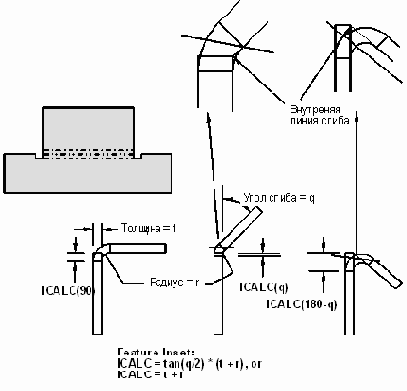

Подсечка расчитывается как расстояние от грани присоединения до внутреней линии сгиба, которые задаются внутреними гранями фланца. На примере показанном ниже, используемое значение для внутреней линии сгиба приводит к результату, который зависит от угла и радиуса сгиба. Формула расчета для угла q, где (-180°< q > 180°):

ICALC = tan(q/2) * r

Для значений q где (-180° = q = 180°),

ICALC = r

Подсечка задается внутреней линией сгиба
